지하주차장 도장공사시 'POUR 에어벤트(탈기반)'의 중요성

지하주차장 도장의 에폭시(Epoxy)

지하주차장 바닥 도장공사를 진행할 시 에폭시라는 자재를 사용하게 됩니다. 에폭시 자재의 특징은 흔히 옥상방수에 사용되는 우레탄과는 조금 다릅니다. 우레탄과 에폭시의 가장 큰차이는 탄성의 존재 유무입니다. 참고로 탄성과 강도는 반비례의 성질을 지니게 되는데 외부에 사용이되는 우레탄은 4계절 기후변화로 인한 건축물의 수축팽창에도

견딜 수 있게 탄성을 높인 자재입니다. 이에 반해 실내 주차장에 쓰이는 에폭시는 탄성보다는 강도를높여 차량이동등 하중에 대해 견딜수 있는 강도를 높인 자재입니다.



지하주차장 에폭시 도장 하자발생 원인

사실 지하주차장 에폭시 도장의 하자유형은 대부분 동일합니다. 지하주차장 바닥의 습기로 인한 하자입니다.

지하주차장 바닥에 있는 습기를 제대로 제거하지 못하고 시공할 경우 도막박리 균열 등의 하자가 발생합니다.

하지만 아무리 건조를 잘하고 시공한다 하여도 콘크리트의 수분은 쉽게 증발이 되지 않고 콘크리트 내부에 함유되어있습니다. 이러한 콘크리트의 함유된 수분은 도장공사 후 조금씩 증발이되고 바깥쪽 에폭시도장면에 하자를 발생시킵니다 . 또한 에폭시 도장은 신율이 낮고 강도가 높기 때문에 우레탄과 달리 깨지듯이 하자가 발생하게 됩니다.

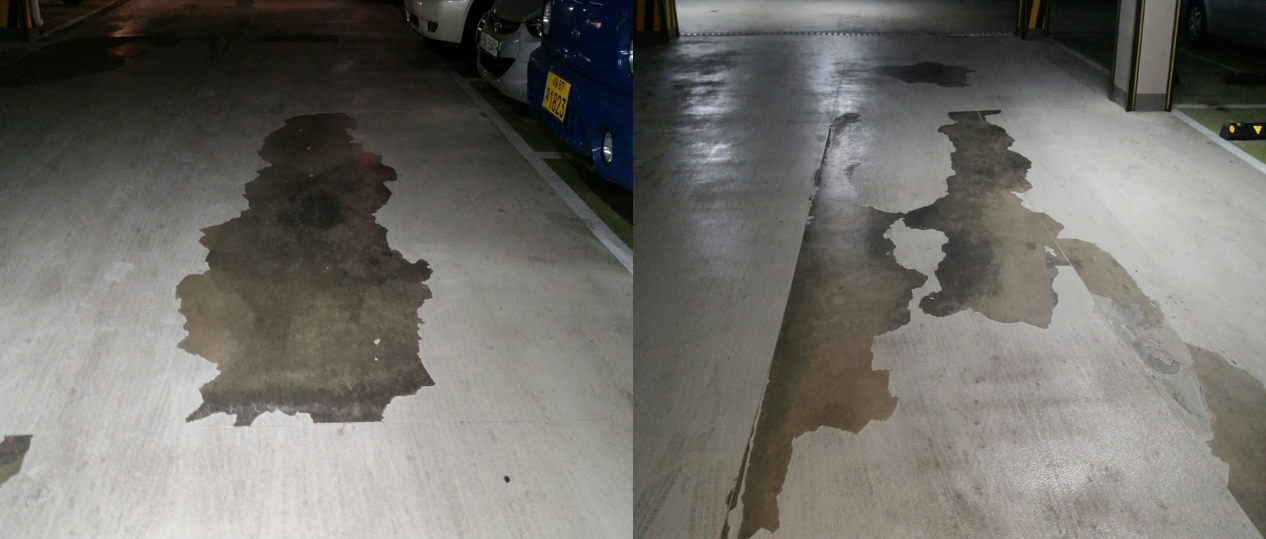

에폭시 시공 하자



지하주차장 에폭시 도장시 에어벤트 시공 시 고려점

사실 에폭시 도장 시 하자 발생 원인을 줄이는 방법은 간단합니다. 에어벤트(탈기반)를 활용하면 쉽게 하자발생률을 줄일수 있습니다. 하지만 지하 주차장에 단순한 에어벤트를 사용하기는 힘들고 고려해야할 요인이 많습니다. 차량 이동에영향이 없어야하고, 신축성이 낮아 쉽게 깨질 수 있는 에폭시에도 무리를 주지 않는 에어벤트를 사용하는것이 중요합니다.



POUR 에어벤트 공법 으로 문제해결

기존 옥상등에 사용이되는 에어벤트는 보통 외부로 노출되어 있는 구조로 되어있습니다. 하지만 지하주차장의 경우에는 차량등이 이동하므로 외부로 노출된 에어벤트를 시공할 수 없습니다. 그래서 이에 대한 해결로 POUR 공법에서는 바닥에 완전 밀착이되는 에어벤트를 사용하고 있습니다. 또한 두번째로 신축성이 낮아 깨지기 쉬운 에폭시에도 무리를 주지 않는 고강도 실리콘 소재의 벤트를 활용하여 문제점을 해결하였습니다.

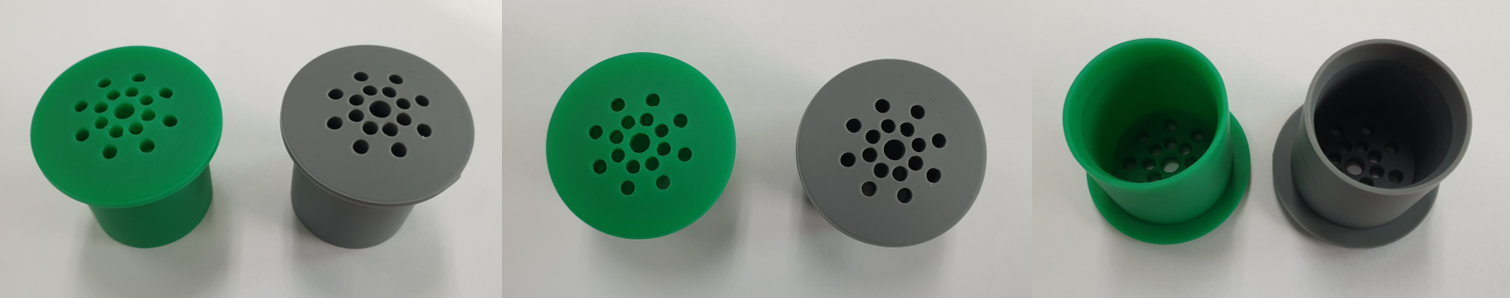

POUR 에어벤트 사진



POUR 에어벤트 공법 시공방법

POUR에어벤트는 간단한 공정으로 시공성 또한 우수합니다.



1) 시공부위 정밀 진단 및 바탕면 청소

- 함바드릴 천공부위를 붓 또는 청소솔로 요철 및 이물질의 요소를 제거한다. 방수층의 부풀어오름 현상과 찢어짐 현상이 발생한 경우 재시공 하여 하자발생 사항을 제거한다.



2) 35mm 함마드릴 천공

함마드릴 주작업자는 안전장비를 착용하며 작업전 전선정리를 한뒤 작업을 실시한다.

35mm 기성 함마드릴로 천공하기전 공사 구조도면을 확인하여 철근의 위치 및 무근콘크리트의 두께를 확인한뒤 시공한다.

[기존 도면에서 확인 사항 및 탈기반 천공깊이 예시]

함마드릴를 이용하여 적정깊이(40mm~45mm) 천공한다.





3) 탈기반 고정작업

함마드릴 작업으로 생긴 이물질을 다시한번 붓과 청소솔로 바탕정리 한다.

천공된 구멍속에 탈기반을 부착 전 탈기반제품의 작업이 용이한지 확인한뒤 프라이머를 칠한다.

프라이머 작업시 탈기반 뚜껑부위 하부와 지하주차장슬라브 천공부위 주변주에 칠한다.

탈기반을 천공구멍에 넣은뒤 고무망치 또는 기타 유사한 것으로 타격하여 고정시킨다.

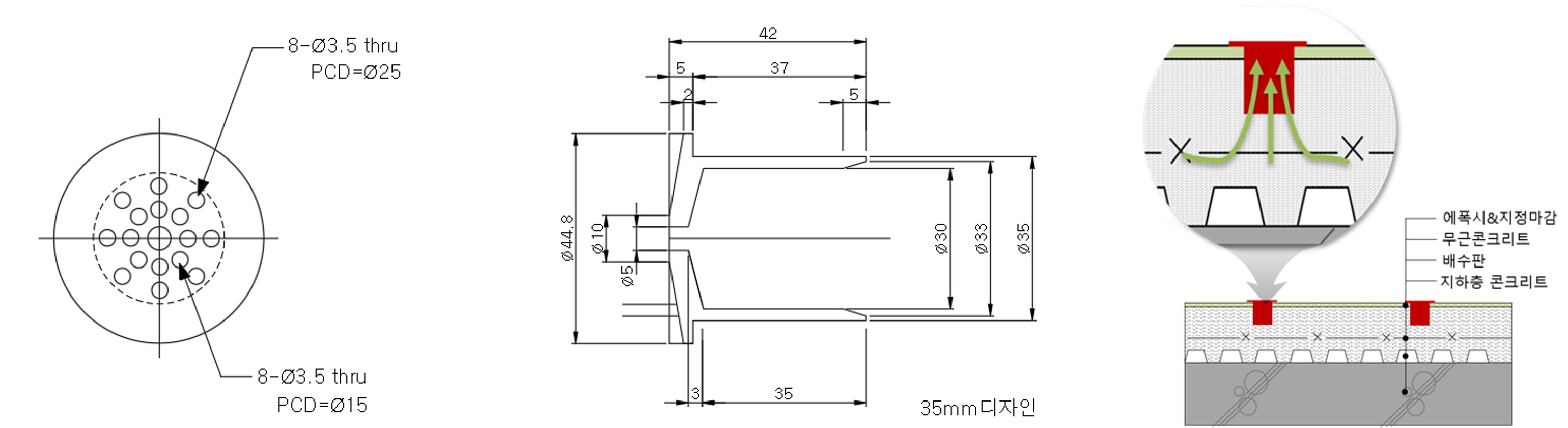

POUR 에어벤트 구조도 사진

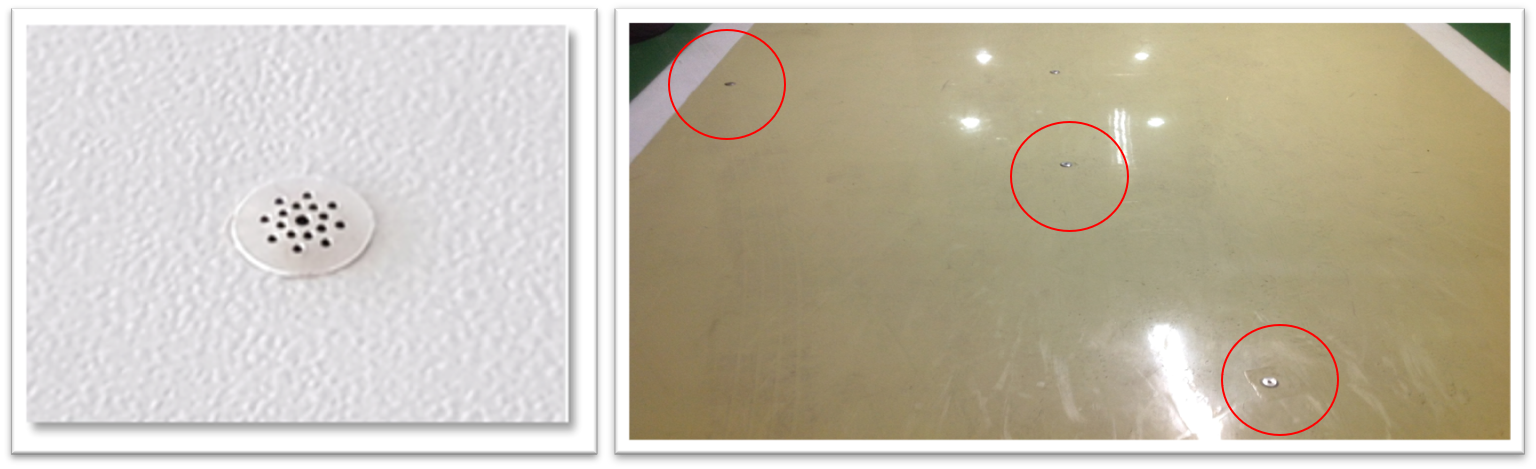

POUR 에어벤트 시공완료 사진

POUR 에어벤트 시공완료 사진

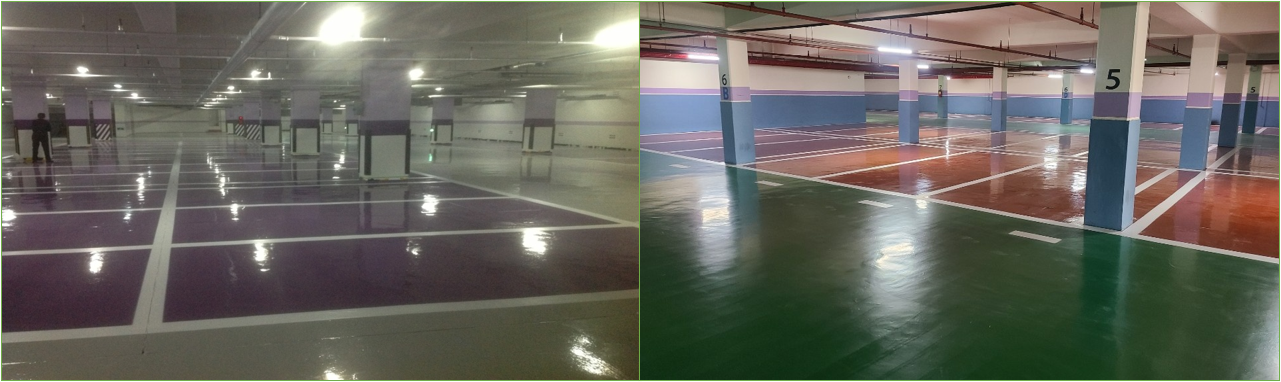

POUR 에어벤트를 활용한 에폭시 도장공사 완료
